FESTO/費斯托旋轉式手柄閥驅動方式

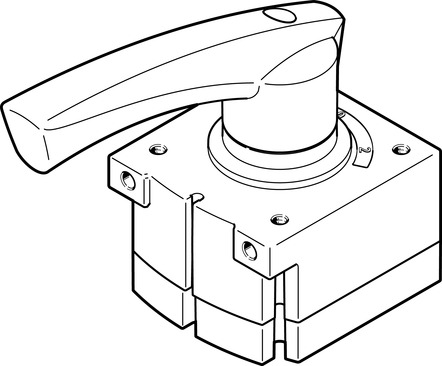

手柄閥VHER-H-B43C-B-G18

旋轉式手柄閥

旋轉式手柄閥里有密閉的腔，在不同位置都開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔，而進油的孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置運動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

使用數據表

閥功能

三位四通，關閉

驅動方式

手冊

寬度

42 mm

標準標稱流量

800 l/min

工作氣口

G1/8

工作壓力

0 bar ... 10 bar

工作壓力說明

僅在接口 3 處進行真空操作

在雙壓力運行的情況下，氣口 1 的壓力必須高于氣口 3 的壓力。

設計

旋轉閘閥

公稱通徑

6 mm

短型號代碼

VHER

排氣功能

帶節流選項

使用說明

僅手動驅動

密封原理

硬

導類型

直接

流向

不可逆

符號

00995942

重疊自由度

是

開關位置指示器

通過附件安裝

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等 CRC

2 - 中等耐腐蝕能力

介質溫度

-20 °C ... 80 °C

環境溫度

-20 °C ... 80 °C

驅動扭矩

0.9 Nm

產品重量

220 g

安裝方式

帶通孔

要么：

面板式安裝

氣接口，氣口 1

G1/8

氣接口，氣口 2

G1/8

氣接口，氣口 3

G1/8

氣接口，氣口 4

G1/8

材料說明

RoHS 合規

不含銅和聚四氟乙烯

密封件材料

NBR

外殼材料

壓鑄鋁

桿材料

壓鑄鋁

旋轉式手柄閥里有密閉的腔，在不同位置都開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔，而進油的孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置運動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

旋轉式手柄閥資料

FESTO旋轉式手柄閥在蒸汽管道上運用時，裝置、維護方面必然要多加留意，要按期檢修，適時加水。其實，不但是自力式壓力調節閥，就是其它的自力式調理閥，在運用時也需留意維護和保護才行。 介質的流向在FESTO旋轉式手柄閥閥門當中對閥門工作是有一定的影響，當然，有一些閥門是不受影響的，如球閥和普通蝶閥，對介質流向有嚴格要求的閥門，如調節閥，F(xiàn)ESTO旋轉式手柄閥在介質流向改變的情況下，會使調節閥前后的壓力對換，改變不平衡力的作用效果，介質改變對閥芯的擾流方向改變，使流體阻力不同。
